常用功率：用于可变载荷应用，全年无使用小时限制。连续运行24小时的平均可许输出功率不得超过常用额定功率的80%。
备用功率：在电网电力发生断电时应用，或在试验条件下应用，全年使用时间最多不超过200小时。连续运行24小时的平均可许输出功率不得超过备用额定功率的80%。




名称	参数

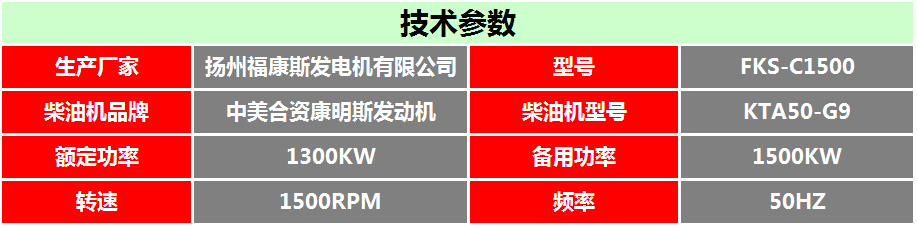

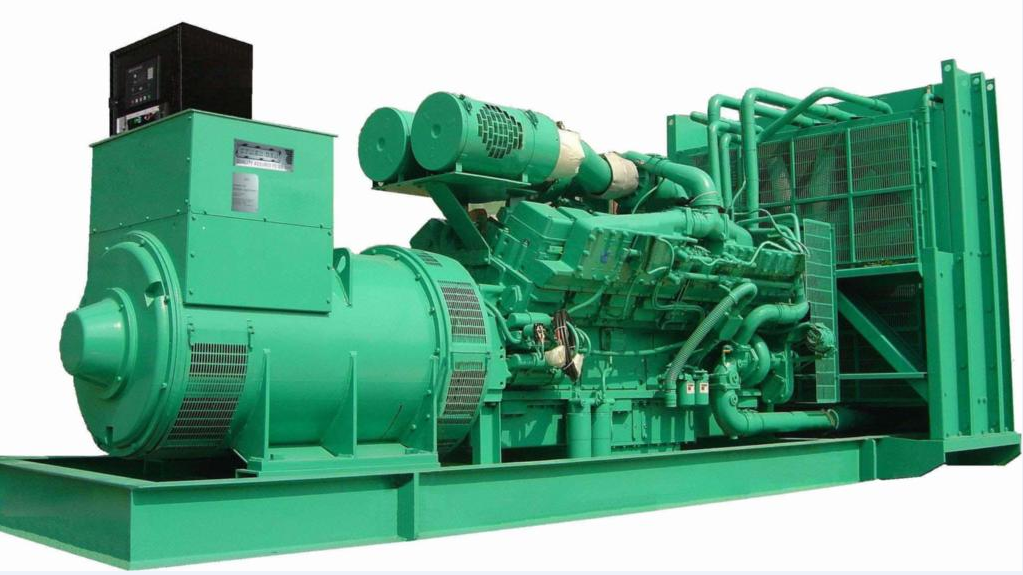

机组型号	FKS-C1500
主备功率（KW）	1300/1500
额定电压(V)	400
额定电流(A)	3418
额定频率(Hz)	60
额定转速r/min	1800
调速系统	电子调速
短路保护	空气开关
功率因数	0.8
空载电压波形失真（≤%）	3%
稳态电压偏差（≤%）	0.5%
瞬态电压偏差（≤%）	+20% ~ -15%
电压稳定时间（s）	1.0S
电压调制（≤%）	0.25%
频率降（≤%）	3%
瞬态频率偏差（≤%）	+10% ~ -7%
频率恢复时间（s）	1S
稳态频率带（≤%）	0.25%
标准大气条件	GB1105，ISO3046规定（符合）
大气压力	100Kpa（海拔400m）
环境温度（℃）	40
相对湿度（%）	80
噪音dB（A）LP7M	105

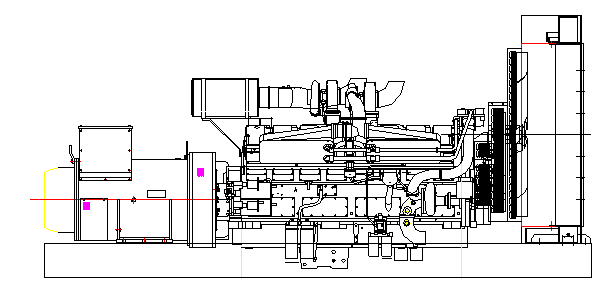

		机组尺寸（长×宽×高）（mm） 5300×2200×2308
		机组重量(KG) 11500

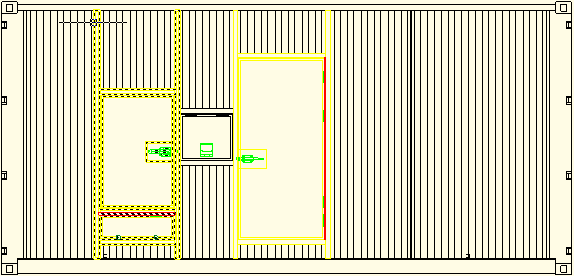

		静音箱尺寸（长×宽×高mm） 9125×2438×2899
		总重量(KG) 16000

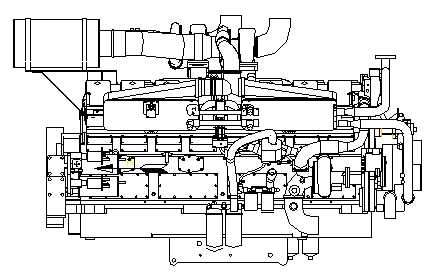

发动机型号	KTA50-G9
制造商	重庆康明斯
整机参数
缸数	16缸
工作型式	四冲程、60°V型、废弃涡轮增压
缸径	159（mm）
行程	159（mm）
压缩比	13.9:1
总排量	50L
排气系统
最大允许排气背压	7KPa
进气系统
最大允许进气背压	6.23KPa
允许的最小容纳灰尘能力	53g/L/s
允许的最大进气温升	17℃
冷却系统
冷却液容量	单机		140L
	带散热器		330L
	带中冷器		34L
节温器打开温度	82-93℃
冷却水最高温度	96℃
可允许的水箱顶部最高温度	104/100℃
水箱顶部最低温度	71℃
润滑系统
机油压力	怠速		138kPa最小
	额定转速		345kPa-483kPa
允许的最高机油温度	121℃
最大机油消耗量	≤4g/Kw.h
系统总容量	204.4L
机油盘容量 低位/高位	148L/178L
机油盘允许倾斜角度	30°




燃油系统
喷油系统形式	直喷PT系统
100%负载燃油消耗	301g/Kw.h
最小燃进油管直径	30mm
最小燃油回油管直径	22mm
燃油泵最大流量	693L/h
最大允许进油温度	71℃
性能数据
发动机怠速	725r/min-775r/min
发动机最高空载转速	1800r/min
所有数据基于：   发动机带燃油系统、水泵、机油泵、空滤和消声器运转时获得；但不包括交流发电机、空压机、风扇选用设备和备驱动的部件。   发动机运转使用符合GB252标准的0#柴油。   ISO3046，第一部分，标准参考条件：大气压力100KPa、海拔110m、进气温度25℃、相对湿度30%。   柴油机启动温度：无辅助启动措施时极限温度为-5℃                   带进气加热装置时极限温度为-30℃                   带燃油及冷却循环加热装置时启动极限温度为-40℃
发动机转速	1500r/min
总输出功率 （主用/备用）	1384/1657
机械损失率	168KW
进气流量	2075L/S
冷却水流量	35.0L/min
机油流量	469L/min
排气温度	525℃
排气流量	4350L/s
辐射散热量	200KW
冷却水散热量	221KW
排气散热量	1034KW
空燃比	25.2:1
风扇冷却空气流量	12000L/S


#所有数据的公差范围：±5%。
#冷却水流量及散热量数据是基于冷却液的成分为50%水+50%的乙二醇的混合液。

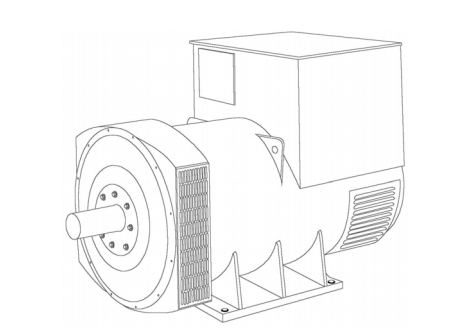

发电机型号	PI 734B
制造商	康明斯发电技术中国有限公司
结构	单支点
额定容量（功率）	1352KW
电压	480V
频率	60HZ
励磁方式	无刷励磁
空载励磁电流	1.5A
满载励磁电流	4.5A
满载励磁电压	46V
功率因素	0.8（滞后）
相数	3
接线方式	三相四线制（Y接）
绝缘等级	H
防护等级	IP23
稳态电压调整率	单机运行：±1%  并联运行：±2.5%
过载	在110%额定负载运行1小时
短路电流能力	300% 10s
恢复时间	1s
电话影响系数	＜50TIF
波形畸变率	＜3%THD
绕主节距	2/3
稳态电压调整率	±1%
冷却方式	风扇自冷
海拔	≤1000m
工作制	连续工作制
调节方式	AVR（自动电压调节器）
注：安装空气过滤器时，功率降低5%。工作海拔高于海平面1000米时，每增加500米功率降   低3%。环境温度超过50ºC时，每超过5ºC，功率降低3%。如果工作环境温度高于60ºC，相关要   求需另行咨询工厂。   注：发电机符合GB755,BS5000,VDE0530,NEMAMG1-22,IED34-1,CSA22.2和AS1359标准

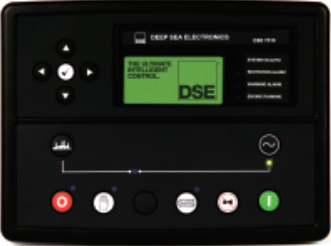

控制器型号	DSE7320
制造商	英国深海
主要功能	手动和自动控制单台机组的启、停及控制输出断路器
LCD中文液晶显示参数	◇机组参数：三相线电压，三相相电压，三相电流，频率，有功、无功功率，功率因素，视在功率，运行时间，启动次数，有功、无功电度表，下次检修时间； ◇发动机参数：发动机转速，水温，油压，电瓶电压； ◇发电机参数：发电机电压、频率、相位差等同步参数。
发电机组预报警	低油压、高水温、超速、超频、起动失败、过流、过载、电压过高或过低、电压不平衡、电流不平衡、逆功率保护停机
发电机组保护停机	◇低油压、高水温、超速、超频、起动失败、过流、过载、电压过高或过低、 ◇电压不平衡，电流不平衡，逆功率保护停机。 ◇历史事件记录（可累计100条）。 ◇参数修改授权控制（可设定3层密码）。 ◇可根据客户要求进行功能扩展
主要特点	结构简单紧凑，功能强大，操作方便；具有发电机组控制保护、参数显示及状态监视功能； ◇具有标准通讯接口(RS232/RS485)，提供开放式通讯协议(MODBUS)， ◇全中文现场操作界面（控制器内置中文系统）； ◇免费提供中文操作上位机软件； ◇历史事件记录（可累计100条），便于维护； ◇参数修改授权控制（可设定3层密码），便于管理。

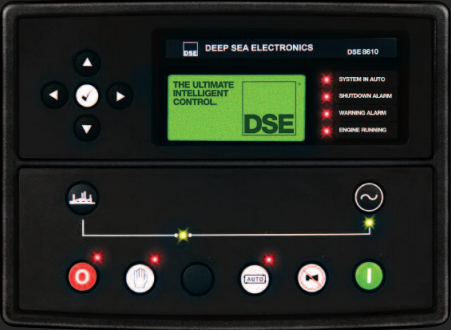

控制器型号	DSE8610/科迈IC-NT（并机使用）
制造商	英国深海/捷克科迈
主要功能	手动和自动控制单台机组的启、停及控制输出断路器
LCD中文液晶显示参数	◇机组参数：三相线电压，三相相电压，三相电流，频率，有功、无功功率，功率因素，视在功率，运行时间，启动次数，有功、无功电度表，下次检修时间； ◇发动机参数：发动机转速，水温，油压，电瓶电压； ◇发电机参数：发电机电压、频率、相位差等同步参数。
发电机组预报警	低油压、高水温、超速、超频、起动失败、过流、过载、电压过高或过低、电压不平衡、电流不平衡、逆功率保护停机
发电机组保护停机	◇低油压、高水温、超速、超频、起动失败、过流、过载、电压过高或过低、电压不平衡，电流不平衡，逆功率保护停机； ◇历史事件记录（可累计100条）； ◇参数修改授权控制（可设定3层密码）； ◇可根据客户要求进行功能扩展。
主要特点	结构简单紧凑，功能强大，操作方便；具有发电机组控制保护、参数显示及状态监视功能； ◇具有标准通讯接口(RS232/RS485)，提供开放式通讯协议(MODBUS)； ◇全中文现场操作界面（控制器内置中文系统）； ◇免费提供中文操作上位机软件； ◇历史事件记录（可累计100条），便于维护； ◇参数修改授权控制（可设定3层密码），便于管理； ◇可根据客户要求进行功能扩展； ◇可并机多台（最多32台）机组及机组和市电的并联。
